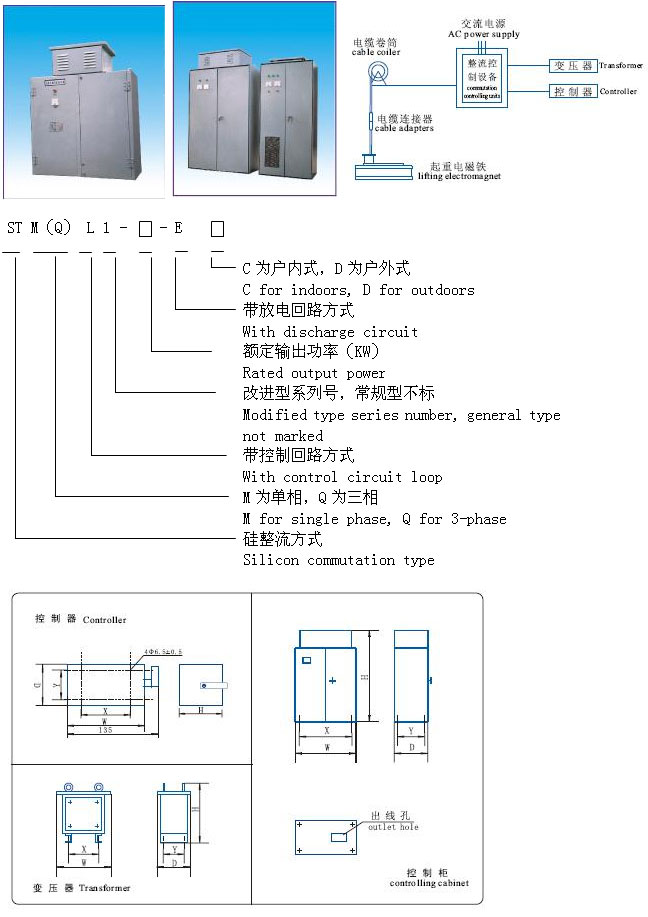

該系列控制柜是將三相交流電源由整流變壓器降壓后，再經單相（三相）橋式整流單元獲得直流220V電壓。整個控制柜由自動空氣開關、整流變壓器、整流單元、直流接觸器等主要部件構成；電路設置有短路、過電壓等保護措施；具有結構簡單、體積小、重量輕、工作可靠、維修方便等特點。 在控制柜容量大于19KW時，整流變壓器帶罩外附；改進型不配整流變壓器，將三相交流電源直接由橋式整流獲得直流電壓。
